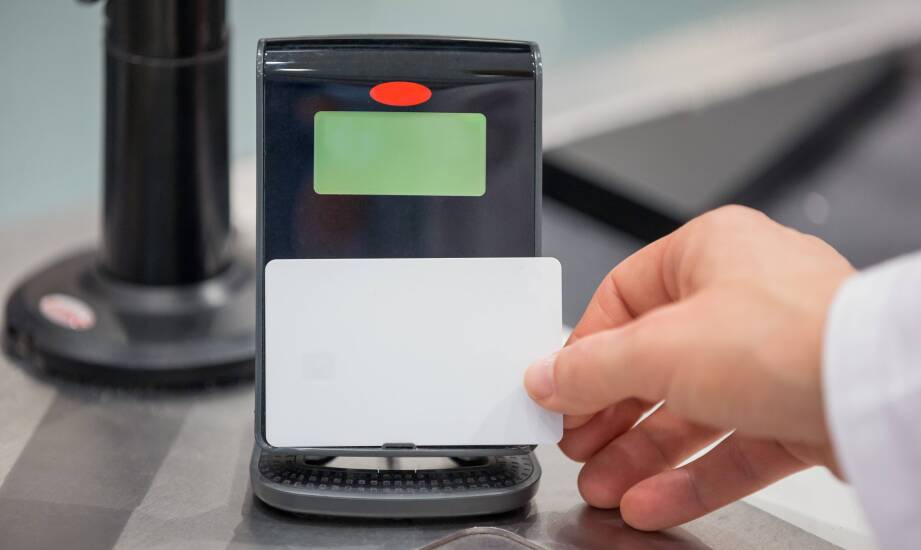

Jak sprawdzić działanie stojaka NFC w prototypie, zanim wydrukujesz wersję finalną

Model wygląda na gotowy do druku, ma prawidłowo zaprojektowane proporcje oraz gładkie powierzchnie, lecz przyłożenie telefonu nie uruchamia odczytu tagu. Taka sytuacja zdarza się często podczas pracy nad prototypami, gdy początkowe skupienie na estetyce przysłania inżynieryjne parametry techniczne. Poprawność wizualna wydrukowanej bryły wcale nie gwarantuje właściwej transmisji sygnału radiowego. Zjawiska fizyczne rządzące technologią zbliżeniową wymagają odpowiedniego przygotowania modelu 3D na długo przed wypuszczeniem pliku z programu tnącego na stół roboczy maszyny. Brak weryfikacji właściwości fizycznych obiektu prowadzi do powielania błędów w kolejnych iteracjach, co wymusza powtarzanie całego cyklu produkcyjnego.

Przeczytaj również: Korzyści z zamontowania membrany akustycznej

Jak diagnozować problemy z odczytem chipu w prototypie

Weryfikację gotowego projektu warto rozpocząć od dokładnego zmierzenia odległości między wyznaczonym miejscem na tag a zewnętrzną płaszczyzną obudowy. Technologia NFC działa zazwyczaj na dystansie od 1 do 5 centymetrów, przy czym w warunkach rzeczywistych mierzalny zasięg wynosi najczęściej od 2 do 4 centymetrów. Zbyt duża przerwa konstrukcyjna lub masywna warstwa plastiku bezpośrednio nad wbudowanym chipem znacząco zmniejsza parametry odczytu. Kolejny niezbędny krok to rzetelna analiza surowca przewidzianego do wykonania finalnej obudowy. Standardowe filamenty termoplastyczne, takie jak PLA czy PETG, swobodnie przepuszczają sygnał i nie zakłócają komunikacji radiowej. Zastosowanie jakichkolwiek elementów metalowych całkowicie blokuje transmisję, co uniemożliwia łączenie pasywnego chipu z aktywnym czytnikiem w smartfonie.

Przeczytaj również: Jakie są kluczowe etapy projektowania lokalnych sieci LAN?

Orientacja wbudowanego tagu względem telefonu ma fundamentalne znaczenie dla powodzenia całego procesu komunikacji. Moduł z anteną powinien leżeć płasko i równolegle do powierzchni, do której docelowy użytkownik będzie przykładał swoje urządzenie mobilne. Podczas szkoleń z druku 3D prowadzonych przez firmę Zuzu często prezentujemy kursantom praktyczną metodę izolowania takich problemów. Wymaga ona wydrukowania wczesnej, otwartej wersji modelu, pozbawionej jeszcze górnej pokrywy maskującej. Test przeprowadzony w takiej odsłoniętej konfiguracji pomaga natychmiast wykluczyć usterkę samej naklejki NFC. Nałożenie pokrywy i wykonanie ponownego pomiaru od razu jasno wskazuje, czy zakłócenia wynikają z grubości ścianek, czy z parametrów zdefiniowanych w slicerze.

Przeczytaj również: Jakie akcesoria do przechowywania mogą pomóc w organizacji garażu?

Najczęstsze błędy konstrukcyjne osłabiające sygnał radiowy

Projektanci przygotowujący przedmioty użytkowe wprowadzają do modeli dodatkowe elementy montażowe lub ciężkie obciążniki, które stabilizują konstrukcję na gładkim blacie. Takie stalowe lub mosiężne dodatki tworzą niepożądany ekran elektromagnetyczny wokół osadzonego tagu. Metal absorbuje fale radiowe, co skutkuje brakiem jakiejkolwiek reakcji telefonu, nawet jeśli sam chip znajduje się blisko zewnętrznej obudowy. Grubość litych ścianek stanowi kolejną powszechną pułapkę podczas projektowania modeli przeznaczonych do szybkiej interakcji zbliżeniowej. Górne powłoki wydruku przekraczające grubość 3 do 4 milimetrów bezpośrednio nad tagiem osłabiają sygnał do poziomu uniemożliwiającego stabilny transfer danych.

Struktura wewnętrzna wydrukowanego obiektu również wpływa na przepływ fal elektromagnetycznych przez materiał. Nadmierne wypełnienie wnętrza, projektowane w slicerze jako gęste kratownice lub struktury sześcienne, potrafi generować dodatkowe zakłócenia i niepotrzebnie rozpraszać sygnał. Przygotowując funkcjonalny stojak nfc przeznaczony do codziennej eksploatacji w punkcie usługowym, projektant musi precyzyjnie zrównoważyć wymaganą wytrzymałość mechaniczną z przepuszczalnością fal. Miejscowe zmniejszenie gęstości wypełnienia tuż nad przestrzenią dla chipu pozwala zachować ogólną sztywność bryły bez tworzenia fizycznej bariery, która utrudniałaby działanie modułu.

Systematyczne testowanie optymalizuje produkcję przedmiotów

Sprawdzanie poszczególnych zmiennych geometrycznych jeszcze na etapie wczesnego prototypowania pozwala twórcom uniknąć wielu frustracji. Dzielenie projektu na mniejsze segmenty testowe oszczędza czas pracy drukarki 3D oraz wyraźnie ogranicza zużycie filamentu. Zrozumienie bezpośredniego wpływu grubości ścianek i gęstości wypełnienia na propagację fal radiowych pozwala inżynierom dopracować konstrukcję na bazie weryfikowalnych danych. Troska o poprawność parametrów fizycznych na etapie modelowania sprawia, że gotowy wydruk od razu bezbłędnie komunikuje się z urządzeniami mobilnymi.
