Jakie zadania pełnią przewody trakcyjne, druty jezdne i kable sygnalizacyjne w kolei

Błędy popełniane na wczesnym etapie planowania infrastruktury kolejowej najczęściej wynikają z nieprecyzyjnego doboru komponentów zasilających i sterujących. Zastosowanie niewłaściwego elementu w fazie koncepcji błyskawicznie przekłada się na późniejsze awarie układu zasilania, zakłócenia w sprawnym zarządzaniu ruchem oraz drastyczne skrócenie żywotności całej instalacji. Projektowanie nowoczesnej sieci trakcyjnej wymaga rygorystycznego rozróżnienia funkcji poszczególnych drutów i kabli. Każdy z nich pracuje w zupełnie odmiennych warunkach prądowych, termicznych oraz mechanicznych, co narzuca konieczność stosowania ściśle określonych stopów metali i dedykowanych profili konstrukcyjnych. Zrozumienie różnic między przewodem przenoszącym główny ciężar energetyczny a linią odpowiedzialną za logikę sygnalizacyjną pozwala uniknąć kosztownych przerw w ruchu pociągów i wielotygodniowych napraw serwisowych. Spójność technologiczna wielomilionowej inwestycji zaczyna się od bezbłędnej specyfikacji materiałowej.

Przeczytaj również: Korzyści z zamontowania membrany akustycznej

Jak druty jezdne DJP i przewody AFL zasilają sieć trakcyjną?

Przesył energii w rozbudowanej architekturze kolejowej wymaga zróżnicowanych technologii przewodzenia. Przewody AFL to gołe liny stalowo-aluminiowe wykorzystywane powszechnie w napowietrznych liniach elektroenergetycznych. W systemach szynowych odpowiadają przede wszystkim za uszynienia grupowe konstrukcji wsporczych sieci trakcyjnej, zapewniając stabilne odprowadzanie prądów w układach zasilania pomocniczego. Połączenie wytrzymałego stalowego rdzenia z zewnętrznym aluminiowym oplotem zwiększa odporność na rozciąganie przy zachowaniu optymalnego przewodnictwa elektrycznego, co sprawdza się idealnie przy znacznych odległościach między słupami nośnymi.

Przeczytaj również: Jakie są kluczowe etapy projektowania lokalnych sieci LAN?

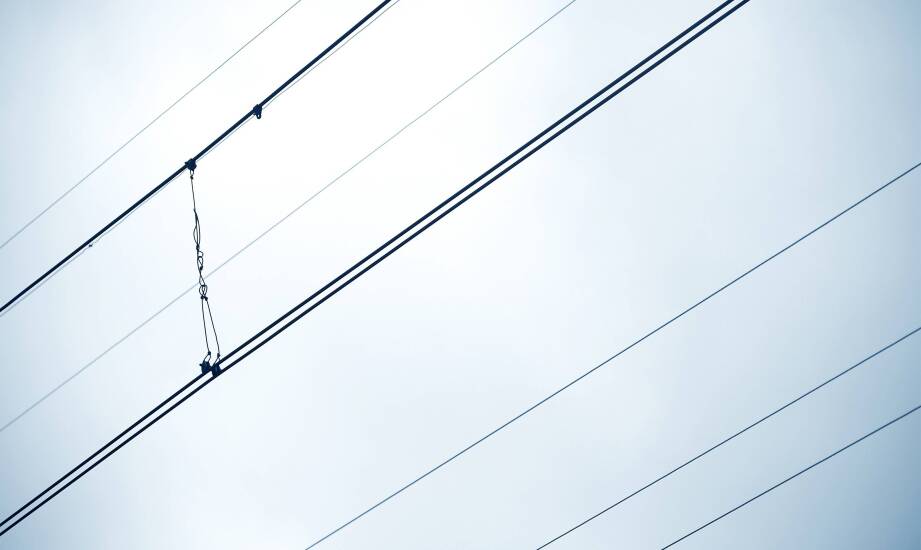

Zupełnie odmienną funkcję oraz budowę mają druty jezdne DJP, czyli specjalistyczne przewody miedziane o przekroju 100 mm² lub 120 mm². To właśnie ten element bezpośrednio styka się z pantografem pojazdu trakcyjnego, przekazując energię z sieci do lokomotywy w polskim standardzie napięcia 3 kV DC. Ich cechą charakterystyczną jest wzdłużny profil rowkowy. Taka geometria pozwala na bezkolizyjne mocowanie uchwytów w górnej części drutu, pozostawiając dolną powierzchnię całkowicie gładką dla swobodnego i bezpiecznego ślizgu odbieraka prądu. Konstrukcja sieci łańcuchowej sprawia, że drut jezdny nie wisi swobodnie, lecz stale współpracuje z liną nośną oraz sprężystym systemem wieszaków. Odpowiednio skonfigurowany układ utrzymuje nieprzerwany kontakt z pantografem i samoczynnie wyrównuje napięcie mechaniczne, kompensując naturalne zmiany długości miedzi wywołane wahaniami temperatury otoczenia.

Przeczytaj również: Jakie akcesoria do przechowywania mogą pomóc w organizacji garażu?

Kluczowym parametrem determinującym bezpieczeństwo całego szlaku jest dopuszczalne obciążenie prądowe. W przypadku drutów jezdnych DJP obowiązują rygorystyczne limity temperatury roboczej: 60°C dla pracy długotrwałej i maksymalnie 80°C dla obciążeń krótkotrwałych. Przekroczenie tych pułapów termicznych prowadzi do nieodwracalnego odkształcenia struktury miedzi i utraty właściwości nośnych. Trwałość instalacji zależy w równej mierze od czynników klimatycznych. Silny boczny wiatr, ciężkie oblodzenie czy osadzająca się zimą szadź obciążają fizycznie całą konstrukcję. Wysokogatunkowa miedź profilowana gwarantuje wysoką odporność na postępujące ścieranie i ostre naprężenia udarowe, które powstają przy każdym przejeździe szybkiego pociągu pasażerskiego lub ciężkiego składu towarowego.

Rola kabli sygnalizacyjnych i znaczenie spójnego osprzętu

Nowoczesna infrastruktura szynowa opiera się nie tylko na dostarczaniu ogromnych mocy, ale przede wszystkim na ułamkowosekundowym nadzorze nad przejazdami. Kable sygnalizacyjne pracują wyłącznie w logice sterowania ruchem kolejowym. Ich nadrzędnym zadaniem jest błyskawiczne przenoszenie sygnałów cyfrowych i analogowych do semaforów, zwrotnic, urządzeń zabezpieczających oraz detektorów awarii. W przeciwieństwie do ciężkiej infrastruktury napowietrznej nie uczestniczą w bezpośredniej dystrybucji mocy zasilającej pociągi. Ze względu na bliskie sąsiedztwo przewodów o napięciu 3 kV DC, ich powłoki uwzględniają zaawansowane ekranowanie, które skutecznie chroni przesyłane komunikaty przed silnymi zakłóceniami elektromagnetycznymi. Specyfikacja techniczna tych kabli wymusza również spełnienie surowych norm odporności ogniowej, takich jak PN-EN 50264, co bezpośrednio warunkuje bezpieczeństwo pasażerów w sytuacjach pożarowych.

Zastąpienie dedykowanych przewodów rozwiązaniami o niewłaściwych parametrach w trakcie modernizacji węzła generuje lawinę problemów sprzętowych. Wykorzystanie komponentów o zaniżonym przekroju czy nieodpowiedniej sztywności skutkuje zaburzeniami geometrii sieci, miejscowym wypalaniem zestyków oraz brakiem kompatybilności z istniejącymi elementami wsporczymi. Izolatory sekcyjne, specjalistyczne złączki oraz mosiężne uchwyty elektroenergetyczne muszą bezwzględnie odpowiadać wymiarom zastosowanego drutu, aby zachować stabilność przy silnych wibracjach.

W profesjonalnie realizowanych projektach infrastrukturalnych wszystkie te części funkcjonują jako jeden, nierozerwalny organizm. Doświadczony dystrybutor kabli i przewodów dba o to, aby kompletowany asortyment tworzył zwartą architekturę techniczną, płynnie łącząc kable sygnałowe z odpowiednio wykalibrowanymi zaciskami prądowymi. Nawet najdroższy drut jezdny ulegnie przedwczesnemu zerwaniu, jeśli zostanie zintegrowany przy użyciu osprzętu o innej rozszerzalności cieplnej lub niedopasowanym profilu. Pełna integralność systemu elektroenergetycznego stanowi fundament bezawaryjnej eksploatacji każdej magistrali.

Niezawodność i bezpieczeństwo transportu szynowego zależą od precyzyjnego przypisania każdego metra kabla do jego fizycznej i elektrycznej roli. Linie zasilające, przewody sterujące ruchem oraz integrujące je akcesoria mocujące nie stanowią zbioru przypadkowych części, lecz ściśle zaprojektowany układ współzależnych maszyn. Poprawne funkcjonowanie ciężkich pojazdów trakcyjnych i wrażliwej aparatury nadzorczej opiera się na przestrzeganiu sztywnych norm prądowych, uwzględnieniu skrajnych warunków środowiskowych oraz zachowaniu absolutnej zgodności mechanicznej. Przemyślany dobór materiałów gwarantuje utrzymanie ciągłości ruchu tranzytowego i drastycznie redukuje nakłady finansowe na cykliczne utrzymanie sieci.
