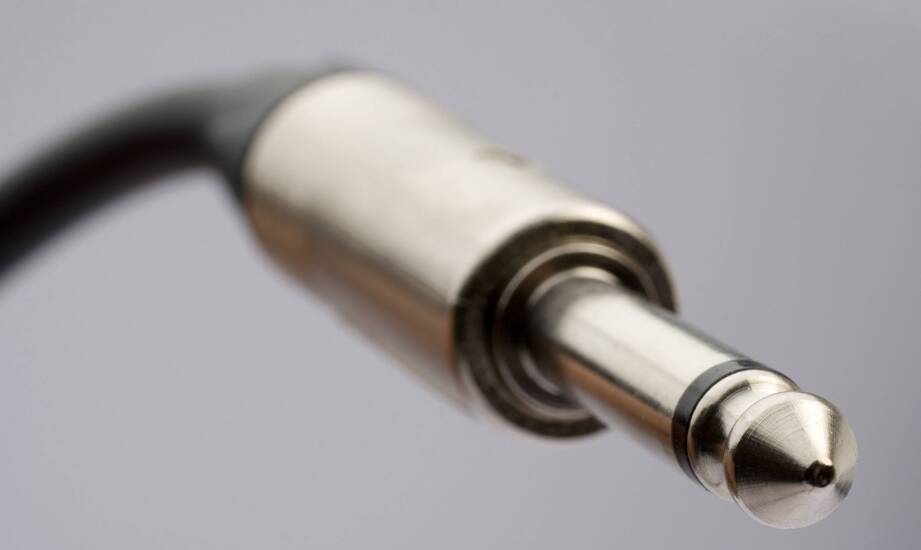

Kiedy srebrna powłoka na stykach daje zysk techniczny, a kiedy nie

Producenci komponentów elektronicznych i elektrotechnicznych regularnie mierzą się z wyzwaniem utrzymania stabilnych parametrów przepływu prądu. Zbyt wysoki opór elektryczny na stykach często prowadzi do strat sygnału, a w skrajnych przypadkach do niebezpiecznego przegrzewania się całych układów. Jednocześnie docelowe detale muszą zachowywać pełną niezawodność, nawet gdy pracują w warunkach podwyższonej wilgotności czy przy ciągłych drganiach mechanicznych. Zastosowanie odpowiednio dobranej powłoki galwanicznej staje się w takich sytuacjach techniczną koniecznością. Proces uszlachetniania powierzchni pozwala znacząco poprawić właściwości przewodzące elementu, pod warunkiem rygorystycznego dopasowania parametrów nakładanej warstwy do konkretnej aplikacji przemysłowej.

Przeczytaj również: Jakie są kluczowe etapy projektowania lokalnych sieci LAN?

Dlaczego srebrna powłoka techniczna sprawdza się na stykach

Wybór konkretnego metalu do pokrywania styków elektrycznych wynika bezpośrednio z jego właściwości fizycznych. Srebro charakteryzuje się najwyższą przewodnością elektryczną spośród wszystkich znanych metali, osiągając wartość na poziomie 6,30 × 10^7 S/m. Przewyższa pod tym względem nawet miedź, co ma fundamentalne znaczenie w zminiaturyzowanych układach elektronicznych. Zastosowanie tego materiału pozwala uzyskać wyjątkowo niski opór kontaktu. Jest to parametr krytyczny przy bardzo małych powierzchniach styku, gdzie nawet minimalny wzrost rezystancji wywołuje natychmiastowe spadki napięcia. Stabilne przewodzenie udaje się zachować zwłaszcza w zaawansowanych aplikacjach wymagających bardzo wysokiej gęstości przesyłu.

Przeczytaj również: Jakie akcesoria do przechowywania mogą pomóc w organizacji garażu?

Ostateczne parametry nałożonej powłoki zależą od kilku zmiennych, z których kluczową pozostaje fizyczny i chemiczny stan podłoża. Obecność jakichkolwiek zanieczyszczeń lub naturalnych tlenków znacząco podnosi wyjściowy opór układu, dlatego baza musi zostać całkowicie oczyszczona. Geometria samego elementu również wpływa na docelową wydajność. Punktowe złącza zyskują na procesie najwięcej, ponieważ warstwa metalu szlachetnego precyzyjnie minimalizuje lokalne straty energii. Warunki pracy całego mechanizmu bezpośrednio determinują przewidywaną trwałość rozwiązania. W środowisku narażonym na ciągłe drgania mechaniczne srebro radzi sobie znacznie lepiej niż twardsze metale dzięki naturalnym właściwościom smarującym, co zapobiega zjawisku mikrotarcia znanemu jako fretting. Z drugiej strony w środowisku otwartym o dużej wilgotności powłoka bez dodatkowego zabezpieczenia wchodzi w reakcję z siarką. Powstaje wówczas ciemny nalot (tarnish), który stopniowo podnosi całkowitą rezystancję.

Przeczytaj również: Korzyści z zamontowania membrany akustycznej

Zastosowania w złączach i rola przygotowania powierzchni

Praktyczne wykorzystanie warstw przewodzących obejmuje szerokie spektrum komponentów, od miniaturowych styków w przełącznikach aż po specjalistyczne złącza wysokoprądowe. W złączach typu RF precyzyjnie nałożona warstwa zapewnia niskie tłumienie sygnału, co jest bezpośrednio powiązane z fizycznym zjawiskiem naskórkowości. W przypadku systemów zasilania i układów bateryjnych odpowiednie srebrzenie minimalizuje spadki napięcia podczas transferu energii. Grubość nakładanej powłoki wynosi zazwyczaj od 2 do 10 mikrometrów. Taka warstwa w zupełności wystarcza dla większości typowych zastosowań elektrotechnicznych, umożliwiając równomierne osadzenie materiału na skomplikowanych detalach.

Długotrwała przyczepność oraz pełna powtarzalność parametrów technicznych wymagają rygorystycznego przygotowania bazy przed właściwą kąpielą. Wieloetapowe odtłuszczanie, trawienie chemiczne oraz aplikacja odpowiedniego podkładu zapobiegają późniejszemu odspajaniu się warstwy wierzchniej. Najczęściej stosuje się cienki podkład z niklu lub miedzi, pełniący funkcję bariery dyfuzyjnej między materiałem rdzenia a metalem szlachetnym. Realizująca takie procesy firma Galwanizer z Dzierżoniowa przetwarza detale dla elektroniki na podłożach stalowych oraz metali kolorowych, wykorzystując certyfikowane linie technologiczne. Równie ważna pozostaje weryfikacja właściwości gotowego detalu. Laboratoryjna kontrola jakości obejmuje pomiary grubości powłoki metodą fluorescencji rentgenowskiej (XRF), mechaniczne testy nacięć oraz długotrwałe symulacje w komorze solnej. Przejście tych procedur pozwala potwierdzić stabilność parametrów elektrycznych w docelowym środowisku operacyjnym.

Srebrna powłoka staje się integralną i w pełni uzasadnioną częścią projektu technicznego wtedy, gdy układ bezwzględnie wymaga utrzymania trwałego, niskiego oporu elektrycznego. Zjawisko to dotyczy przede wszystkim szczelnie zamkniętych styków oraz urządzeń pracujących w ciągłych wibracjach, gdzie fizyczna miękkość powłoki stanowi jej główną zaletę inżynieryjną. Tego typu wykończenie powierzchni przynosi jednak wyłącznie krótkotrwałą poprawę, jeśli specyficzna budowa detalu lub otwarte środowisko faworyzują powstawanie warstwy siarczków. Gdy układ jest narażony na bezpośrednie działanie wilgoci, a konstrukcja nie pozwala na hermetyczne uszczelnienie, rozsądniejszym wyborem projektowym pozostają powłoki alternatywne, w tym złoto lub precyzyjnie zaaplikowany nikiel. Decyzja o obróbce wykańczającej powinna opierać się na dokładnej analizie cyklu życia produktu i parametrów otoczenia, w którym będzie on eksploatowany.
